參數范圍 |
流量：1.5~40(m3/h) |
揚程： 6~52(m) |
溫度：≤40℃ |
壓力：≤0.6(Mpa) |
泵軸：不銹鋼 |
泵體、端蓋、葉輪：不銹鋼 |
機械密封：石墨，碳化鎢/硅，硬質合金 |
產品概述：
| 品牌 | 帕特 | 產地 | 上海 |
| 吸入方式 | 單吸 | 泵軸位置 | 立式 |
| 材質 | 不銹鋼 | 連接方式 | 法蘭 |
| 介質 | 污水,一般性腐蝕性液體 | 葉輪數目 | 多級 |
| 葉輪結構 | 封閉式葉輪 | 特性 | 結構緊湊,體積小、重量輕、檢修方便,潛水液下即可使用 |
1、 QDX全不銹鋼精密鑄造小型潛水泵采用不銹鋼精密鑄造外殼，耐腐蝕，環保型，外形美觀，體積小，經久耐用
2、 采用氟橡膠雙端面機封，氟橡膠徑向O型圈密封，有效對環境惡劣的液體進行密封保護作用。
3、 電機采用F級絕緣，裝有熱保護裝置，大大延長了泵的使用壽命。
型號意義：
例：QDX 1.5 - 17 - 0.37S
S-不銹鋼
0.37-功率
17-額定揚程
1.5-額定流量(m3/h)
X-下吸式(上吸式不標注"X")
D-單相(三相不標注"D")
Q-潛水泵
產品特點：
1、 電泵潛入水下深度不超過5(m)
2、 介質溫度不超過40℃
3、 介質的PH值為304(4-10), 316(2-13)
4、 介質中含固體顆粒直徑不大于0.2(mm)，體積不超過0.1%。
產品用途：
QDX全不銹鋼精密鑄造小型潛水泵用途：適用于工礦企業、食品行業、海水養殖、景觀工程、深井提水、農田灌溉等一般腐蝕性介質。
性能參數表：
泵型號 | 流量(m3/h) | 揚程 | 功率 | 電壓 | 口徑 | 重量 | 包裝尺寸 |
QDX1.5-17-0.37S | 1.5 | 17 | 0.37 | 220 | 25 | 10.2 | 36.5×17×18.5 |
QDX3-18-0.55S | 3 | 18 | 0.55 | 220 | 25 | 13.8 | 38×18.5×19 |
QDX10-12-0.55S | 10 | 12 | 0.55 | 220 | 50 | 13.8 | 38.5×18×24 |
QDX3-25-0.75S | 3 | 25 | 0.75 | 220 | 25 | 16.2 | 41×21×20 |
QDX10-16-0.75S | 10 | 16 | 0.75 | 220 | 50 | 16.2 | 41×18×24 |
QDX30-7-1.1S | 30 | 7 | 1.1 | 220 | 80 | 19.7 | 47×20.5×26 |
QDX40-6-1.5S | 40 | 6 | 1.5 | 220 | 80 | 18.4 | 47×20.5×26 |
QX1.5-17-0.37S | 1.5 | 17 | 0.37 | 380 | 25 | 9.8 | 36.5×17×18.5 |
QX3-18-0.55S | 3 | 18 | 0.55 | 380 | 25 | 13.5 | 38×18.5×19 |
QX10-12-0.55S | 10 | 12 | 0.55 | 380 | 50 | 13.5 | 38.5×18×24 |
QX3-25-0.75S | 3 | 25 | 0.75 | 380 | 25 | 15.8 | 41×21×20 |
QX10-16-0.75S | 10 | 16 | 0.75 | 380 | 50 | 15.8 | 41×18×24 |
QX30-7-1.1S | 30 | 7 | 1.1 | 380 | 80 | 19.4 | 47×20.5×26 |
QX40-6-1.5S | 40 | 6 | 1.5 | 380 | 80 | 18.6 | 47×20.5×26 |
QX10-34-2.2S | 10 | 34 | 2.2 | 380 | 50 | 31.4 | 51×22.5×29 |
QX10-40-3S | 10 | 40 | 3 | 380 | 50 | 35.7 | 53×24×31 |
QX10-52-4S | 10 | 52 | 4 | 380 | 50 | 40 | 56×26×32 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
檢查規格標準：
深井泵執行國家標準：GB/T2816-2002，深井泵三相潛水異步電動機執行標準：GB/T2818-2002
檢查的內容：
1、檢查電路系統的安裝是否良好。
2、檢查監控儀表。
3、浮筒式深井潛水泵檢查所有螺栓有否松動現象。
4、轉動聯軸器，檢查泵的安裝是否良好。
5、浮筒式深井潛水泵啟動電機運轉一瞬間，檢查電機轉向與泵的轉向牌所指方向是否一致，否則應調整電機轉向。
6、將機組安裝到井中，下井時，電纜在每節揚水管上用耐腐蝕的繩子捆扎系牢，但是不能綁得太緊，以防損傷電纜。
7、測機組對地絕緣電阻不小于5兆歐。
注意事項：
深井潛水泵葉輪加裝高耐磨填充材料減磨墊片，增強了泵的抗磨性能，比普通潛水泵的抗砂能力有較大提高。同時泵葉輪可采用球鐵、鎳合金鑄鐵、銅合金等材料，泵出口連接方式有油管扣和法蘭連接兩種，供不同用戶選用。但是無論什么樣的深井泵都要仔細檢查才能安全使用。
1、關閉浮筒式深井潛水泵出口閘閥，啟動電機。
2、待電機轉速正常后，再開啟出口閘閥，使泵進入正常運行。
3、浮筒式深井潛水泵運轉4小時后，應停機速測熱態絕緣電阻不小于0.5兆歐。
結構圖：
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 提手 | 10 | 電纜 |
| 2 | 電容器 | 11 | 頂蓋 |
| 3 | 熱保護器 | 12 | 軸承 |
| 4 | 上軸承器 | 13 | 轉子總成 |
| 5 | 電機筒 | 14 | 定子總成 |
| 6 | 軸承 | 15 | 機械密封 |
| 7 | 出水接頭 | 16 | 骨架油封 |
| 8 | 泵體 | 17 | 泵蓋 |
| 9 | 葉輪 | 18 | 網罩 |

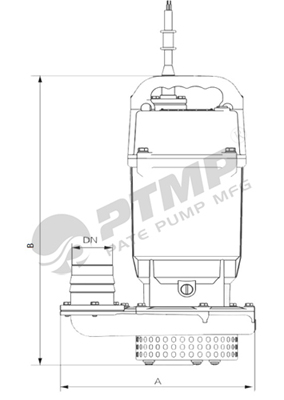

安裝尺寸圖：
安裝尺寸表：
| 泵型號 | A | B |
| QDX1.5-17-0.37S | 190 | 340 |
| QDX3-25-0.75S | 220 | 380 |
| QDX10-12-0.55S | 215 | 365 |
| QDX10-16-0.75S | 230 | 380 |
