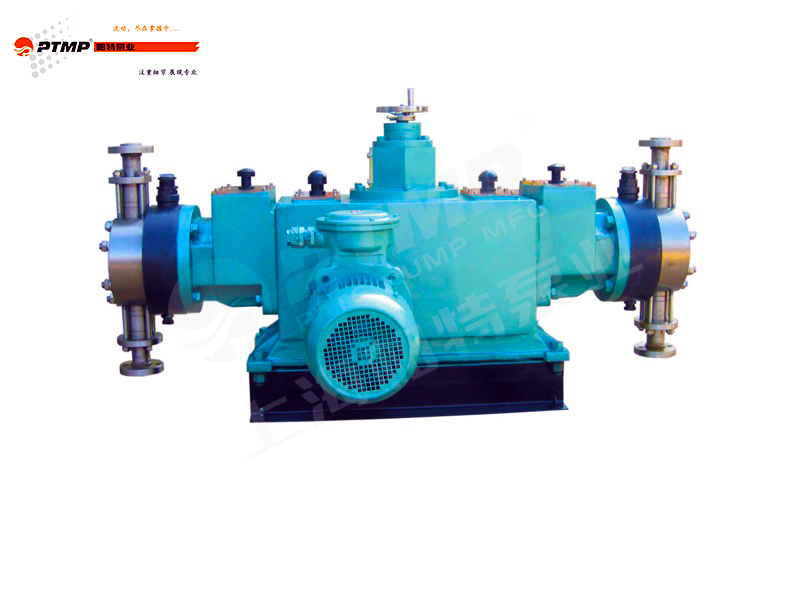

JYM12.5-S型液壓隔膜計量泵

JYM12.5-S型液壓隔膜計量泵產品概述：

JYM12.5-S型液壓隔膜計量泵也叫柱塞隔膜計量泵，是結合柱塞式計量泵和隔膜式計量泵的特點而設計的一種計量泵。該計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。由于隔膜根據被計量介質的不同可選用不同的材質，如海波隆（CSM）、氟化橡膠（FPM）、泰氟隆（PTFE）等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。

JYM12.5-S型液壓隔膜計量泵產品特點：

1、密封無泄漏，液壓驅動隔膜，免維護

2、高精度進出口單向閥

3、內置可調壓力放氣安全閥，限位自動補油閥，確保計量精度。

4、雙隔膜/帶破裂報警功能。

5、PTFE材質隔膜、壽命≥8000(h)；金屬隔膜>3000(h)

6、手動/自動/數字變頻調節流量。

7、泵在運行和停止狀態均可調節流量，精度±1％

8、吸程4.5(m)水柱

9、介質溫度：PTFE隔膜≤120℃，金屬隔膜≤200℃

10、多種泵頭材質可選：PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可單臺工作，也可多臺并聯。

JYM12.5-S型液壓隔膜計量泵型號意義：

例：JYM12.5-S100/25

JYM12.5-S-JYM12.5-S系列液壓隔膜計量泵

100-額定流量

25-額定壓力

JYM12.5-S型液壓隔膜計量泵產品用途：

適用于由一般的常溫清水直至具有強腐蝕，易揮發、易結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其它貴重液體等。同時也可輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引發事故， 對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

JYM12.5-S型液壓隔膜計量泵參數表：

液壓隔膜計量泵安裝注意事項：

1,當用戶接收液壓隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,液壓隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

液壓隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

液壓隔膜計量泵安裝規范：

液壓隔膜計量泵結構圖：

液壓隔膜計量泵安裝尺寸圖：
