DBY2型電動隔膜泵

產品概述：

   DBY2型電動隔膜泵是一種新型的泵類，采用XLD系列擺線針輪減速機傳動動力，近年來，在隔膜材質上取得了突破性的進展。國際上越來越多的工業化國家采用此種類型的泵，取代部分離心泵、螺桿泵，來應用于石油、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3(kg/cm³)場合。

型號意義：

  例：DBY 2 B - 15

               15-進出口直徑(mm)

               B-不銹鋼材質

               2-二代

               DBY-電動隔膜泵

產品特點：

   1、不需灌引水，自吸能力達7米以上。

   2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

   3、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)等，可以滿足不同客戶的要求。

   4、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，電機可分普通電機、防爆電機、減速電機和電磁調速電機。

電動隔膜泵的工作原理：

   電機通過減速箱帶動左右兩端柱塞上面的隔膜一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥，隔膜的運動，造成工程腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

產品用途：

   1，各種有害，易燃、揮發性液體

   2，各種強酸、強堿、強腐蝕性液體

   3，可輸送較高溫度的介質150℃

   4，作為各種壓濾機前級送壓裝置

   5，熱水回收及循環

   6，油罐車、油庫、油品卸載

   7，泵吸泡菜、果醬、土豆泥、巧克力等

   8，泵吸油漆、樹膠、顏料粘合劑

   9，各種瓷器釉漿、水泥灌漿、灰漿、泥漿。

   10，各種橡膠漿乳膠、溶劑、填料

   11，用泵為游輪吸取倉被污水及剩油。

   12，啤酒花及發酵粉稀漿、糖漿、糖蜜

   13，泵吸礦井、坑道、隧道、下水道中的污水，沉淀物

   14，各種特殊介質的吸送

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

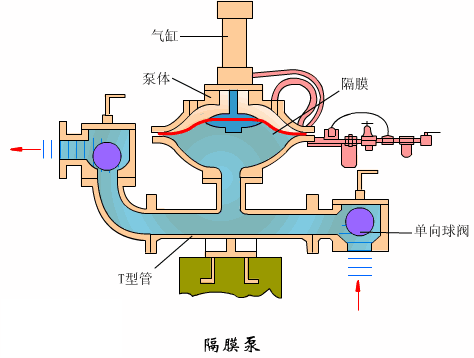

工作原理：

   一，連接壓縮空氣后，氣閥控制壓縮空氣推動膜片向友移動，同時膜片會擠壓右膜腔室中的介質從而將介質排除泵腔。膜片不僅起輸送介質的作用，同時在泵腔中起隔離壓縮空氣和介質。當一個膜片被壓縮空氣推向遠離中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體，其中處于高壓的連桿其作用是連接位于兩個膜腔室中的膜片。當膜片2移向中間體時，膜片后面的高壓空氣通過閥門的換向通過消音器被迫排放到外界。當膜片2移向中間氣閥時，泵入口產生真空并通過大氣壓力將介質壓入泵的進口中。此時蹦的進口閥球會被抬高而離開閥座，保證介質很輕松的通過進口管路而充入泵腔中。

   二，當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充入膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1 開始移向中間體。膜片2將擠壓膜腔室中介質并通過水利作用再進口處的閥球上，使得閥球和閥座的接觸后而封閉進口管路。同時，同樣的水利作用在出口處球閥上并提升球閥，打開出口管路，另一側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。

   三，當一個充成完成后，通過氣閥的換向使得膜片1后面再次被充入壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。

故障排除：

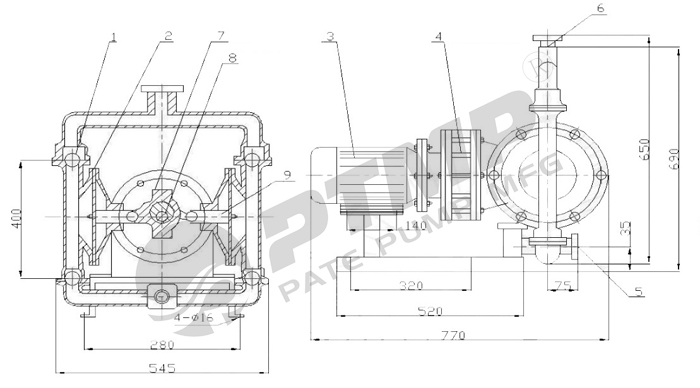

結構圖：
