CYZ-A型自吸離心油泵

產品概述：

   CYZ-A型自吸離心油泵是根據有關技術資料經消化，吸收，改進后研制而成的新泵類產品品，并適用于作船用貨油泵、艙底泵等，分別可以用來輸送汽油、煤油、柴油、航煤等石油產品，介質溫度-20～80℃。

型號意義：

   例：80 C Y Z - A - 32 P

               P-表示不銹鋼材質(未標則為鑄鐵)

               32-表示揚程

               A-改進型

               Z-表示自吸

               Y-表示輸入介質為油

               C-表示能滿足船用要求

               80-表示泵吸入口徑

產品特點：

   CYZ-A型自吸離心油泵它結構簡單、操作方便、運行平穩、維護容易、排量大、效率高、噪聲低、壽命長等優點，又具有較強的自吸能力，吸入管路中不需安裝底閥，工作前只需保證體內儲有定量引油即可，用于游輪或輸水船舶上時，可兼作掃船艙，掃艙效果良好，CYZ-A型自吸離心油泵是選用優質材料精做而成，密封才用了硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此既簡化了管路系統，又改善了勞動條件。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

運轉要求：

   1,驅動機的轉向應與泵的轉向相同；

   2,查明管道泵和共軸泵的轉向；

   3,各固定連接部位應無松動，各潤滑部位加注潤滑劑的規格和數量應符合設備技術文件的規定；

   4,有預潤滑要求的部位應按規定進行預潤滑；

   5,各指示儀表，保護裝置均應靈敏，準確，可靠；

   6,盤車應靈活，無異常現象；

   7,高溫泵在試運轉前應進行泵體預熱，溫度應均勻上升，每小時溫升不應大于50℃；泵體表面與有工作介質進口的工藝管道的溫差不應大于40℃；

   8,設置消除溫升影響的連接裝置，設置旁路連接裝置提供冷卻水源。

操作事項：

   1.禁止無水運行，不要調節吸人口來降低排量，禁止在過低的流量下運行；

   2.監控運行過程，徹底阻止填料箱泄漏，更換填料箱時要用新填料；

   3.確保機械密封有充分沖洗的水流，水冷軸承禁止使用過量水流；

   4.潤滑劑不要使用過多；

   5.按推薦的周期進行檢查。建立運行記錄，包括運行小時數，填料的調整和更換，添加潤滑劑及其他維護措施和時間。對自吸式離心泵抽吸和排放壓力，流量，輸入功率，洗液和軸承的溫度以及振動情況都應該定期測量記錄。

使用事項：

   1、靠泵身的吸真空裝置即可吸水工作。吸真空系統帶有一套離合裝置，當泵常吸水工作后可通過離合裝置使吸真空裝置停止工作，以減少功耗，延長使用壽命。當需要吸真空裝置工作時也可通過離合裝置實現。離合方式有兩種：手動離合、自動離合。

   2、注意動力機運轉情況，觀察水溫、油溫是否異常；注意機組聲響和振動，當機組振動過大或有雜音，往往是蝸殼式中開泵發出故障的信號，必須停機檢修排除隱患；進水口處有無漂浮物，底閥淹沒深度是否足夠；各緊固處是否松動，進水管各接頭是否嚴密不漏氣。蝸殼式中開泵的停車。離心泵停車時，應慢慢關閉出水閥，逐漸降低動力機轉速，使其處于輕載狀態，后停止動力機。

   3、維護和保養：起動前應檢查各緊固處螺栓有無松動，有無異常響聲，潤滑部位油量是否充足等，盡早排除可能發生的問題，以免造成損失。S型水平中開泵起動前應先灌引水。灌水前擰開放氣螺塞，然后加水，直到從放氣孔向外冒水，再轉動幾下泵軸，如繼續冒水，表明水已充滿，然后關閉放氣螺塞，準備起動。

   4、自吸式離心泵運行時注意事項：經常清潔泵面；用機油潤滑的，每使用1個月更換1次機油；用黃油潤滑的，每半年更換1次黃油。還要避免抽排含泥沙過多的渾水，

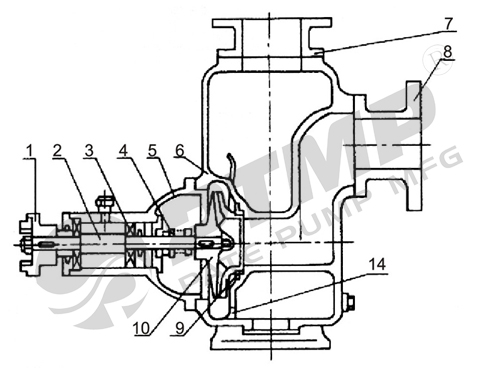

結構圖：

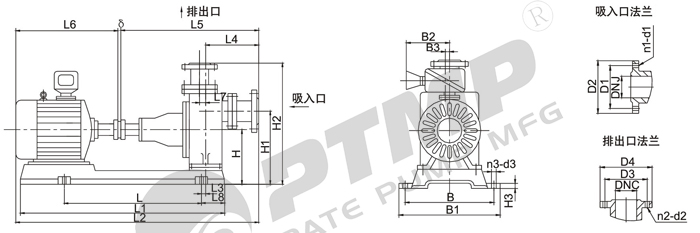

安裝尺寸圖：

安裝尺寸表：

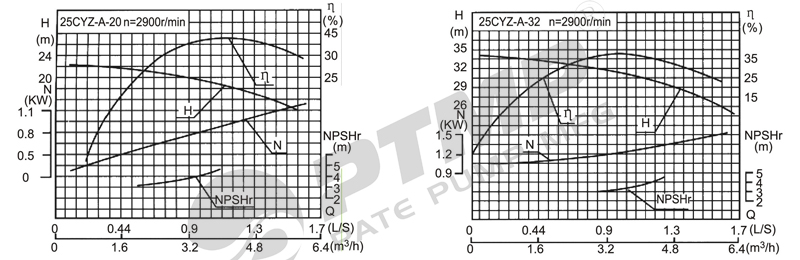

性能曲線圖：
