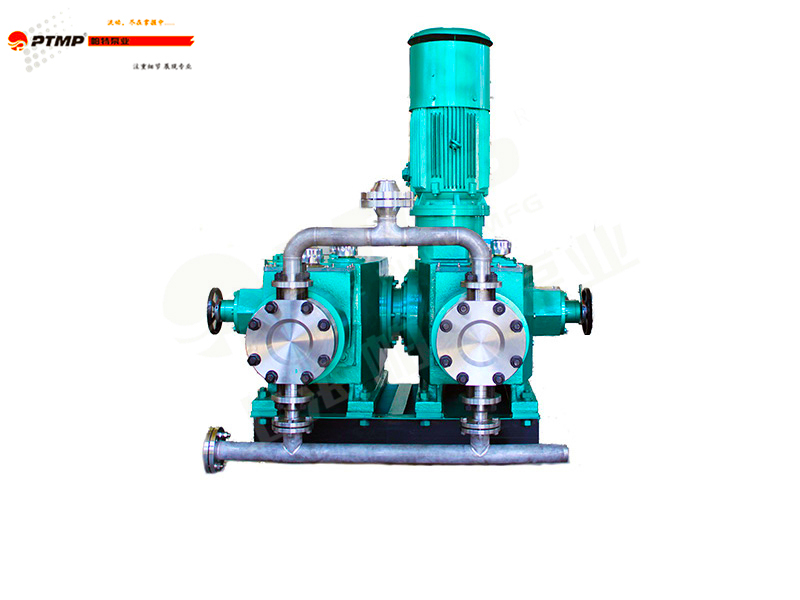

2JYMZ型二聯隔膜計量泵

2JYMZ型二聯隔膜計量泵概述：

2JYMZ型二聯液壓隔膜計量泵1、采用N形曲軸機構成2、泵在運行或停止狀態均可調節流量，完全無泄漏 3、泵頭與動力箱完全正確分開，加固鑄鐵齒輪箱，確保長期使用壽命4、液壓驅動隔膜泵，雙隔膜及隔膜破裂報警可選，膜片壽命≥8000小時以上6、PTFE復合材料隔膜，防腐性能更佳，使用更耐久 5、結構合理、性能可靠、運行平穩、調節方便、維護簡單。

2JYMZ型二聯隔膜計量泵特點：

1、密封無泄漏，液壓驅動隔膜，免維護

2、高精度進出口單向閥

3、內置可調壓力放氣安全閥，限位自動補油閥，確保計量精度。

4、雙隔膜/帶破裂報警功能。

5、PTFE材質隔膜、壽命≥8000(h)；金屬隔膜>3000(h)

6、手動/自動/數字變頻調節流量。

7、泵在運行和停止狀態均可調節流量，精度±1％

8、吸程4.5(m)水柱

9、介質溫度：PTFE隔膜≤120℃，金屬隔膜≤200℃

10、多種泵頭材質可選：PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可單臺工作，也可多臺并聯。

12、適用介質粘度<2000(CP)

2JYMZ型二聯隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯(缸)數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）

630-額定流量(L/h)

0.3-額定排除壓力(MPa)

L-特殊性能泵（BW￥W：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，D￥xD：帶數字控制器或行程調節器，XF：懸浮液）

B-B：防爆電機，普通電機不標

IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）

2JYMZ型二聯隔膜計量泵用途：

2JYMZ型二聯液壓隔膜計量泵，是一種能按照工藝流程要求，具有行程可在 0～100％范圍內無級調節定量輸送各種液體，且在大行程時被輸送介質的計量精度為 ±1％的通用機械設備。計量泵的流量范圍0.8～800(L/h)，適用于輸送溫度為-30～120℃，粘度為 0.3～800(mm²/s)的不含固狀顆粒的介質。

2JYMZ型二聯隔膜計量泵參數表：

隔膜計量泵安裝注意事項：

1,當用戶接收隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

隔膜計量泵安裝規范：

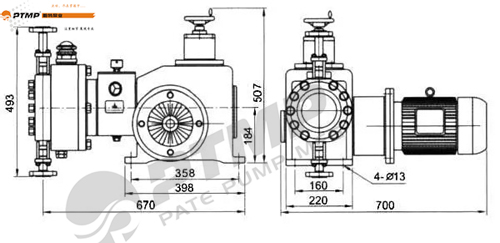

隔膜計量泵安裝尺寸圖：

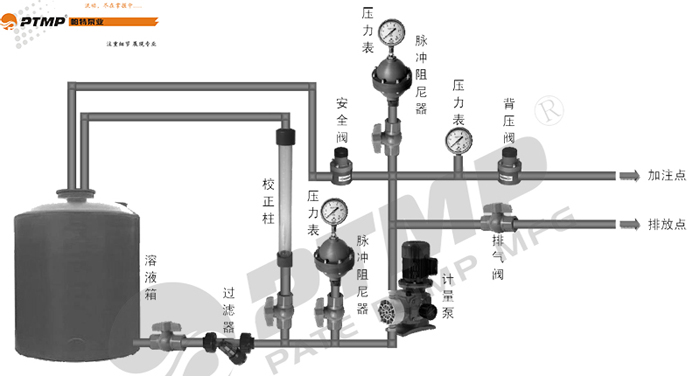

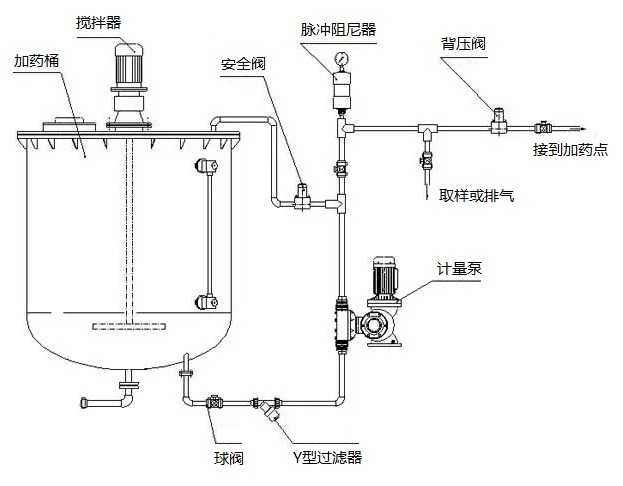

計量泵安裝示意圖：
