GBW型濃硫酸離心泵

產品概述：

   GBW型離心泵是根據IS型離心泵之性能參數，采用專用鑄鐵、碳鋼二種材料和水力模型進行優化設計而成的新一代化工泵。

型號意義：

   例：GBW 50 - 125

                   125-葉輪名義直徑(mm)

                   50-泵吸入排出口直徑(mm)

                   GBW-臥式離心泵

產品特點：

   GBW型離心泵采用外裝式優質機械密封，動、靜環采用硬質合金或陶瓷制成，耐磨損、無泄漏、使用壽命長。

    1、運行平穩：泵軸的同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

    2、滴水不漏：該泵軸封采用外裝式優質機械密封，動、靜環采用碳化硅對碳化硅制成，耐腐蝕、耐磨損、無泄漏、使用壽命長。

    3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

    4、故障率低：結構簡單合理，關鍵部分采用優質部件配套，整機無故障工作時間大大提高。

    5、維修方便：更換密封、軸承、簡易方便。

    6、占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

產品用途：

 GBW型離心泵專用鋼鐵大量應用于80～100%的酸，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的酸中，表面能產生保護性的酸鐵膜層。鑄鐵不適用于超過100%的煙性酸，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的煙性酸，超過102%的酸則又適用，溫度限定約為60℃。稀酸對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。 酸濃度：80%～98% 鑄鐵使用溫度：25℃～50℃ 酸濃度：80%～98% 專用碳鋼使用溫度：25℃～60℃

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

拆卸與裝配：

   1，如更換或檢查葉輪，可關閉出口閥門，卸出法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。

   2，將底板垂在支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。

   3，對更換滾動軸承或填料，則底板不動，先取出填料壓蓋，再取出更換的填料。

   4，裝配與拆卸的次序相反，一定要注意軸上配件的同心度。

安裝、使用、維修：

   1，泵組裝后，盤動聯軸器，看是否轉動靈活，檢查是否有金屬摩擦聲，各部件螺母是否旋緊，

   2，檢查泵軸和電機軸的同心度，兩聯軸器外圓左右差數不得超過0.1mm。兩聯軸器端面間隙保持1~2.5mm。

   3，泵的吸入口到容器底部之間距離為2~3倍吸入口徑，泵體距器壁大于口徑的2.5倍

   4，泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。

   5，檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。

   6，關閉出口管路上的閘閥及壓力表。

   7，起動電機，開壓力表，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。

   8，經常檢查泵和電機的情況，軸承溫升不應超過75度，軸承盒內應加足夠黃油。

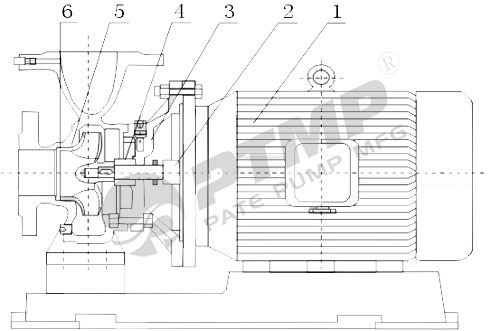

結構圖：

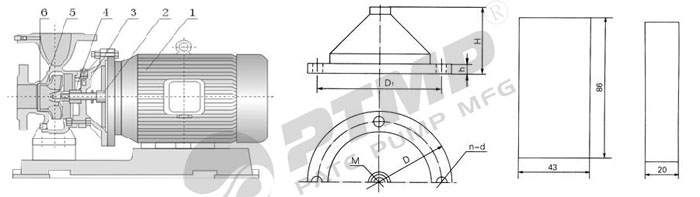

安裝尺寸圖：

安裝尺寸表：
